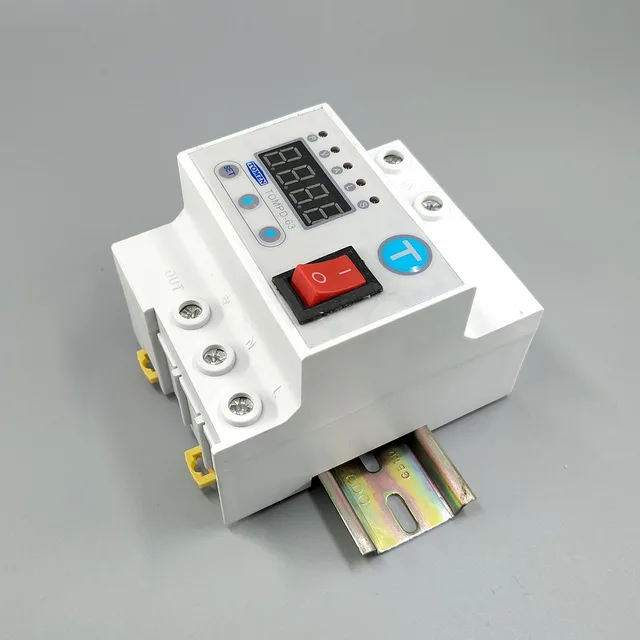

63A автоматическое повторное подключение выключателя с более чем и под напряжение перегрузки по току защита от утечки стабилизатор напряжения защитное реле по отличной цене

Новый PPRODUCT

Номинальное напряжение: AC220V 50 Гц/60 Гц

Потребляемая мощность: <3 Вт

Напряжение питания: AC140V ~ 320 В

Когда ток напряжения является нормальным, продукт будет автоматически повторно подключаться.

Утечки диапазон: 10 ~ 90 мА (регулируется) (по умолчанию 30 мА)Время отклика утечки: 0, 1 s

Более диапазон напряжения: AC230 ~ 300 В (регулируется)(По умолчанию 270 В) Время отклика перенапряжения: 0, 1 s

Низкий диапазон напряжения: AC145 ~ 210 В (регулируется)(По умолчанию 170 В) Время отклика низкого напряжения: 0, 1 s

По току диапазон: 1 ~ 63A (регулируется)(По умолчанию 40A) Время отклика: 0, 1 s

Ток короткого замыкания: 31ln время отклика от короткого замыкания: 0, 1 s

Молниезащиты: Протестируйте переключатель с комбинированной волной 1,2/50us (8/20us) между проводами L-N. Не обнаружено сбоя под напряжением 2 кВ и не повреждено под 6 кв.

Ошибка в реальном времени тока, напряжения и тока утечки: 5%

1. Цели

Предназначен для цепи переменного тока 50 Гц/60 Гц с максимальным номинальным током 63А для защиты его и оборудования, задействованного против перенапряжения, низкого напряжения, перенапряжения тока, утечки, молнии, и т. д.

Он применим к таким электрооборудованию, как станции связи, ретрансляторы, видеонаблюдение, город безопасности, кабельное телевидение, цифровое телевидение, сетевые переключатели, оптические трансиверы, метеостанции телеметрии, станции сейсмического обнаружения в различных условиях.

1. Особенности

Обнаружение перед закрытием: автоматический переключатель защиты от потери питания контролирует цепь и не будет закрываться при возникновении каких-либо перенапряжений, утечки, перегрузки по току и других сбоев.

Защита от перенапряжения: Когда напряжение между живым проводом и живым проводом входного терминала больше установленного значения, он отключит переключатель для защиты.

Защита от низкого напряжения: Когда напряжение между живым проводом и живым проводом входного терминала меньше установленного значения, он отключит переключатель для защиты.

Защита от перегрузки по току: когда фактический ток больше или равен 1,15 номинальному току в течение 3 секунд, он отключит переключатель для защиты.

Защита от утечки: когда ток утечки превышает заданное значение или происходит Электрический шок, автоматический переключатель повторной потери будет отключен в течение 0,1 секунд для обеспечения личной безопасности.

Защита от отключения нейтральной линии: когда трехфазное напряжение несбалансировано до определенного уровня из-за свободной или отключенной внешней нейтральной линии, переключатель сбивается для защиты.

Автоматическое отключение при отключении питания: выключатель будет автоматически отключен, когда цепь выключена, и будет автоматически повторяться после обнаружения нормального источника питания восстановлен.

Умная идентификация утечки: автоматически обнаруживает перед закрытием, если напряжение является нормальным и нейтральная линия хорошо подключена и никогда не закрывается в случае любого отказа.

Автоматическое повторение: автоматически повторение после определенного временного интервала, если происходит сбой выше.

Автоматическое сохранение информации о отключении: Автоматическое сохранение такой информации о отключении, как время отключения, тип отключения (причина), напряжение, ток и ток утечки для анализа неисправности.

3. Основные технические параметры

Номинальное напряжение: AC220V 50 Гц/60 Гц

Потребляемая мощность: <3 Вт

Напряжение питания: AC140V ~ 320 В

Утечки диапазон: 10 ~ 90mA утечки Время отклика: ≤ 1 s

Перенапряжения диапазон: AC220 ~ 300 В перенапряжения Время отклика: ≤ 1 s

Низкий диапазон напряжения: AC145 ~ 210 В низкого напряжения Время отклика: ≤ 1 s

Диапазон перегрузки: 1 ~ 63A время отклика перегрузки: 0. s

Ток короткого замыкания: 31ln время отклика короткого замыкания: 0, 1 s

Защита от молнии: протестируйте переключатель с комбинированной волной 1,2/50us (8/20us) между проводами L-N. Не обнаружено сбоя под напряжением 2 кВ и не повреждено под 6 кв.

Ошибка в реальном времени тока, напряжения и тока утечки: 5%

Макс. записи о сбоях: 999

Условия работы:

Температура:-20 ~ 55 Температура хранения:-45 ~ 80

Влажность: 95% Rh Атмосферное давление: 70 кПа ~ 106 кПа

Объем: 106 х 92 х 70 мм

1. Рабочие процедуры и инструкции для панели

4,1 Главная панель операций

1. Нажмите кнопку set: Проверьте фактический ток, напряжение и ток утечки.
2. Настройка параметров

• Нажмите кнопку настройки в течение 5 секунд, чтобы войти в режим настройки.
• Индикатор напряжения включается с фактическим перегрузочным значением (по умолчанию 270 В). Нажмите кнопку вверх до 300 В до максимального или В вниз до 230 В до минимального (нажмите кнопку вверх, чтобы закрыть настройку, если это не требуется).
• Долго нажимайте кнопку настройки и индикатор напряжения включается с фактическим значением низкого напряжения (по умолчанию 170 В), отображаемым. Пресс основные до 210 В до максимального или вниз, чтобы 145 В до минимума. Нажмите кнопку вниз, чтобы закрыть настройку, если это не требуется.
• Нажмите клавишу настройки и включенный индикатор (по умолчанию 40 A). Нажмите клавишу вверх до 63A до максимальной или вниз до 1А до минимума.
• Нажмите кнопку настройки и индикатор утечки тока на (по умолчанию 30 мА). Нажмите кнопку «вверх» до 90ма, чтобы максимально или вниз, чтобы до 10мА, чтобы минимально (нажмите кнопку «вверх», чтобы закрыть настройку, если это не требуется).

Подключите источник питания после того, как хорошо проводите автоматический переключатель защиты питания. Включите «Главный переключатель», чтобы включить Автоматический повторный переключатель для включения цепи. Затем нажмите кнопку «test», чтобы включить переключатель для выключения цепи. Индикатор утечки включен, и питание автоматически восстанавливается через 10 секунд, что указывает на то, что переключатель хорошо работает и был установлен правильно. Теперь вы можете быть уверены в безопасности и удобстве, что коммутатор приносит вам.

Настоятельно рекомендуется регулярно проводить вышеуказанные испытания, чтобы убедиться, что коммутатор работает хорошо.

В случае отсутствия электричества, вы можете выключить «Главный переключатель», чтобы включить автоматический переключатель защиты от потери питания для отключения цепи, что эквивалентно отключению всех отключений питания.

1. Включите выключатель питания после включения питания. Включенный индикатор работы, указывающий на включение автоматического выключателя защиты питания.

2. переключатель автоматически закрывается выходным индикатором на панели, указывающим на нормальный источник питания.

3. переключатель отключает цепь при любой утечке электричества оборудования, что указывает на функцию утечки работает хорошо. Индикатор утечки включится, и коммутатор попытается первый отток после 30 секунд.

Если утечка повторится, коммутатор сразу же откроет и попытается второй повториться через 5 минут. Если проблема сохраняется, попробуйте третий повторный возврат через 10 минут. Если он сохраняется, попробуйте четвертый отсчет 30 минут спустя. Если это все еще делает, затем попытайтесь the fifth повторного включения 1 час позже. После 5 раз повторной потери, коммутатор перезагрузится, чтобы проверить цепь через 3 часа и попытаться 5 раз повторной потери, Если утечка все еще не решена.

4. повторные попытки утечки являются такими же, как и попытки перенапряжения, низкого напряжения и перегрузки по току.

1. Установка для использования

(1) Установите автоматический переключатель защиты от потери питания на стене или в корпусе основного блока, чтобы избежать прямого воздействия дождя и солнца.

(2) Подключите продукт к нижней части выключателя (или ножевого переключателя) с блоком питания, подключенным к входному терминалу, и нагрузкой к выходному терминалу.

(3) Красное освещение индикатора после 10 секунд включения указывает на то, что цепь приходит против какого-то отказа. Выключите переключатель и снова включите через 10 секунд. Если он сохраняется, это может указать, что есть аномальный ток утечки или перегрузки по току/короткого замыкания. На этом этапе все нагрузки должны быть отключены, чтобы узнать причины и решить проблемы перед восстановлением питания.

(4) Отрегулируйте Номинальный ток после установки.

(5) Подключите продукт к однофазному источнику питания 230 В, электрической цепи оборудования и заземляющему проводу в соответствии с отметками на панели. Обратите внимание, что входные и выходные терминалы не могут быть неправильно подключены.

1. Проводка: вам не нужно подключаться к GND, если у вас нет GND

Примечание 1: Этот переключатель не может использоваться в качестве главного выключателя. Пожалуйста, установите миниатюрный автоматический выключатель в качестве перегрузки короткого замыкания фитинга перед выключателем.

Примечание 2: пожалуйста, Отрегулируйте ток после установки.

Примечание 3: Этот продукт разработан без функции изоляции. Пожалуйста, отсоедините передний выключатель перед ремонтом цепи.
