MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135 обнаружения дыма метана сжиженный газ Сенсор модуль для Arduino Starter DIY Kit по отличной цене

Основные параметры товара

Основы:
Индуктивный датчик
Применение:
Газовый датчик
Индивидуальное изготовление:
Да
Бренд:
HWA YEH
Выход:
Аналоговый сенсор
Тип:
Газоанализатор
Материал:
Смесь
Артикул:
MQ-2 MQ-3 MQ-4 MQ-5 MQ-6 MQ-7 MQ-8 MQ-9 MQ-135

Various - Море ЭМОций Vol. 1

Категория: CD диски
Стиль:
Год:
Страна:
Жанры:

Сведения о товаре

Газ-зондирования материал, используемый в MQ-2 газа датчик оксид олова (SnO2) с низкой теплопроводностью в чистый воздух. При наличии горючего газа в среде, в которой присутствует датчик, проводимость датчика увеличивается по мере увеличения концентрации горючего газа в воздухе. Изменение проводимости может быть преобразовано в выходной сигнал, соответствующий концентрации газа с помощью простой цепи. Датчик газа MQ-2 сильно чувствителен к сжиженному газу, пропану и водороду, и идеален для обнаружения природного газа и других горючих паров. Этот датчик может обнаружить разнообразие легковоспламеняющихся газов, разнообразие применений для недорогих датчиков.
Модуль Применение:
Может использоваться для домашнего и заводского устройства контроля утечки газа, подходит для сжиженного газа, Бутана, пропана, метана, дыма и другого обнаружения;
Модуль Особенности:
1, использование качественной двухпанельной конструкции, с индикатором питания и инструкциями по выходу сигнала ttl;
2, с выходным сигналом DO switch (ttl) и выходным аналоговым сигналом AO;
3, выход ttl допустимый сигнал низкий. (Когда выходное низкое Сигнальное освещение, может быть непосредственно подключено к микроконтроллеру или релейному модулю)
4, аналоговое выходное напряжение с чем выше напряжение.
5, сжиженный нефтяной газ, природный газ, городской газ, дым имеет лучшую чувствительность.
6, есть четыре отверстия под винт для облегчения позиционирования;
7, Размеры изделия: 32 (л) * 20 (Ш) * 22 (В)
8, с долгим сроком службы и надежной стабильностью
9, быстрое реагирование на функции восстановления
Электрические характеристики:
Вход напряжение: DC5V Мощность потребление энергии (ток): 150mA
Выход: ttl digital 0 и 1 (0,1 В 5 В)
АО выход: 0,1-0,3 В (относительно без загрязнения), максимальная концентрация около 4 В напряжения
Специальное напоминание: мощность датчика, необходимость подогрева 20 s с или около того, измеренные данные были стабильными, температура датчика является нормальным явлением, потому что внутренний Электрический провод, если горячий не нормальный.
Проводка:
1, VCC: Затем источник питания положительный (В 5 В)
2, GND: подключите источник питания отрицательный
3, DO: ttl Выходной сигнал переключателя
4, AO: выход аналогового сигнала
Тесты программы:
Осуществление функции: эта версия вспомогательных процедур испытаний
Применение чип: AT89S52
Кристалл: 11,0592 мГц
Скорость передачи данных: 9600
Компилятор среды: Keil
Statement эта процедура используется только для обучения и справки, пожалуйста, укажите авторское право и авторскую информацию!
************************************************** *******************/
/************************************************* *******************
Описание: 1, когда измеренная концентрация больше, чем установленная концентрация, микроконтроллер ввода-вывода низкий
************************************************** *******************/
# Include/файл библиотеки
# Define uchar unsigned char/Макрос определяет неподписанный символ
# Define uint unsigned int/Макрос определяет неподписанное целое число
/************************************************* *******************
Определение ввода/вывода
************************************************** *******************/
Sbit светодио дный = P1 ^ 0;/определить первый бит P1 порт P1 (P1.0) как индикатор
Sbit DOUT = P2 ^ 0;/определить первый бит микроконтроллера P2 порт (ie P2.0) для входа датчика
/************************************************* *******************
Функция задержки
************************************************** *******************/
Void delay ()/программа задержки
{
Uchar m, n, s;
Для (m = 20; m> 0; m --)
Для (n = 20; n> 0; n --)
Для (s = 248; s> 0; s --);
}
/************************************************* *******************
Основные функции
************************************************** *******************/
Основными недействительным ()
{
While (1)/бесконечная петля
{
Светодио дный = 1;/off P1.0 порт свет
Если (DOUT = 0)/когда концентрация выше заданного значения, выполните функцию условия
{
Задержка ();/задержка против помех
Если (DOUT = 0)/когда концентрация выше заданного значения, выполните функцию условия
{
Светодио дный = 0;/светло P1.0 порт свет
}
}
}
}
/************************************************* *******************
Конец
************************************************** ******************/

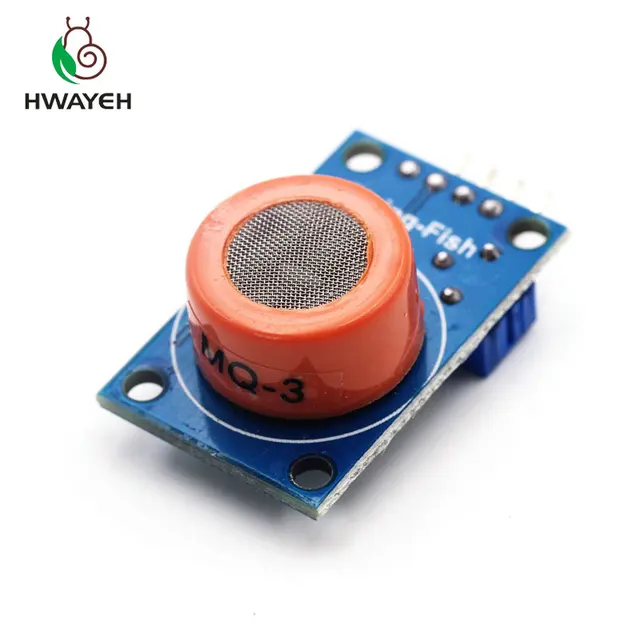

MQ-3 датчик профиля:
MQ-3 газа датчик чувствителен материал, используемый в чистый воздух, низкая проводимость диоксида олова (SnO2). Когда датчик присутствует в среде, в которой спиртовой пар, проводимость датчика увеличивается с концентрацией спиртового газа в воздухе увеличивается. С помощью простой цепи можно преобразовать в изменение проводимости концентрации газа с соответствующим выходным сигналом. Датчик газа MQ-3 с высокой чувствительностью к спирту, бензин может сопротивляться, дым, помехи водяного пара. Этот датчик может обнаружить различные концентрации спиртовой атмосферы, это недорогие датчики для различных приложений

MQ-4 Сенсор Описание:
MQ-4 газовый датчик чувствительный материал используется в чистой проводимость воздуха ниже диоксида олова (SnO2). Когда датчик присутствует в среде, в которой горючий газ, проводимость датчика увеличивается с концентрацией горючих газов в воздухе увеличивается. С помощью простой цепи можно преобразовать в изменение проводимости концентрации газа с соответствующим выходным сигналом. MQ-4 датчика газа метана высокой чувствительностью, пропан, бутан и имеет хорошую чувствительность. Датчик может обнаружить различные легковоспламеняющиеся газы, особенно природный газ,-это недорогие датчики для различных применений.

MQ-5 датчик Введение:
Чувствительный материал MQ-5 газа датчик используется для очистки воздуха в нижнем проводимость диоксида олова (SnO2). Когда есть среда, в которой горючий датчик газа, датчик проводимости с увеличением концентрации горючих газов в воздухе увеличивается. Используя простую цепь для преобразования изменения проводимости концентрации газа, соответствующей выходному сигналу. Газовый датчик MQ-5 высокого Бутана, пропана, чувствительности метана, метана и пропана можно лучше учесть. Этот датчик может обнаружить различные горючие газы, особенно природный газ, является недорогим датчиком для различных применений.
Подходит для домашнего или промышленного сжиженного нефтяного газа, природного газа, устройств мониторинга угольного газа. Отличная устойчивость к спирту, помехи для дыма.
Модуль Особенности:
1, с использованием качественной двухпанельной конструкции, с индикатором питания и инструкциями по выходу сигнала ttl;
2, сигнал переключения, имеющий выход DO (ttl) и аналоговый выход AO;
3, выход ttl допустимый сигнал низкий. (Сигнал низкого уровня, когда выходной свет может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, чем выше напряжение, тем выше концентрация аналогового выходного напряжения.
5, для газа, природный газ имеет лучшую чувствительность обнаружения.
6, есть четыре отверстия под винт для легкого позиционирования;
7 Размеры изделия: 32 (л) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9, характеристики быстрого реагирования и восстановления
Электрические свойства:
Вход напряжение: DC5V Мощность потребление энергии (ток): 150mA
Выход: ttl digital 0 и 1 (0,1 В 5 В)
Выход АО: 0,1-В 0, 3 в (относительно загрязнения), максимальная концентрация напряжения около 4 В
Специальное примечание: после того, как датчик работает, необходимо разогреть около 20 s, измеренные данные были стабильными, датчик тепла является нормальным явлением, потому что внутренний нагревательный провод, если горячий не нормальный.

MQ-6 Сенсор Описание:
Чувствительный материал MQ-6 газа датчик используется для очистки воздуха в нижнем проводимость диоксида олова (SnO2). Когда есть среда, в которой горючий датчик газа, датчик проводимости с увеличением концентрации горючих газов в воздухе увеличивается. Используя простую цепь для преобразования изменения проводимости концентрации газа, соответствующей выходному сигналу. Датчик газа MQ-6 для пропана, Бутана, чувствительности сжиженного нефтяного газа высока, природного газа и имеет хорошую чувствительность. Этот датчик может обнаружить различные легковоспламеняющиеся газы, это недорогие датчики для различных применений
Подходит для домашнего или промышленного сжиженного нефтяного газа (сжиженного нефтяного газа), Бутана, пропана, СПГ (сжиженного природного газа) устройств обнаружения. Превосходное сопротивление пару этанола, помехи дыма
Модуль Особенности:
1, с использованием качественной двухпанельной конструкции, с индикатором питания и инструкциями по выходу сигнала ttl;
2, сигнал переключения, имеющий выход DO (ttl) и аналоговый выход AO;
3, выход ttl допустимый сигнал низкий. (Сигнал низкого уровня, когда выходной свет может быть непосредственно подключен к микроконтроллеру или релейному модулю)
В 4, 0 ~ 5 в аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5, пропан, Бутан, СНГ, СПГ имеет хорошую чувствительность обнаружения.
6, есть четыре отверстия под винт для легкого позиционирования;
7 Размеры изделия: 32 (л) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9, характеристики быстрого реагирования и восстановления

Сенсор MQ-7 Описание:
MQ-7 газа датчик чувствителен материал, используемый в чистый воздух, низкая проводимость диоксида олова (SnO2). Метод обнаружения с использованием низкотемпературного цикла (нагрев 1,5 В) Обнаруживает окись углерода, проводимость датчика воздуха увеличивается с увеличением концентрации газа моноксида углерода, высокая температура (нагрев 5,0 В) очистка рассеянного газа при низкой температуре. С помощью простой цепи могут быть изменения проводимости, концентрация газа преобразуется в соответствующий выходной сигнал. MQ-7 датчик газа с высокой чувствительностью для угарного газа, этот датчик может обнаружить различные газов, содержащих угарного газа, низкая стоимость датчиков для различных приложений,
Модуль приложений:
Для дома устройство обнаружения угарного газа. Подходит для обнаружения угарного газа и газа.
Модуль Особенности:
1, с использованием качественной двухпанельной конструкции, с индикатором питания и инструкциями по выходу сигнала ttl;
2, с выходным сигналом DO switch (ttl) и выходным аналоговым сигналом AO;
3, выход ttl допустимый сигнал низкий. (Когда выход низкого сигнала может быть непосредственно подключен микроконтроллер или релейный модуль)
4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5, обнаружение угарного газа с лучшей чувствительностью.
6, есть четыре отверстия под винт для легкого позиционирования;
7, Размеры изделия: 32 (л) * 20 (Ш) * 22 (В)
8, с долгим сроком службы и надежной стабильностью
9, характеристики быстрого реагирования и восстановления
Электрические свойства:
Вход напряжение: DC5V мощность (ток): 150mA
Выход: ttl digital 0 и 1 (0,1 В 5 В)
Выход АО: 0,1-В 0, 3 в (относительно чистый), самая высокая концентрация напряжения около 4 В
Специальное примечание: датчик работает, необходимо разогреть около 20 s, измеренные данные становятся стабильными, датчик лихорадки является нормальным явлением, потому что внутренний нагревательный провод, если горячий не нормальный.

MQ-8 Сенсор Описание:
MQ-8 газовый датчик чувствительный материал используется в чистой проводимость воздуха ниже диоксида олова (SnO2). Когда датчик присутствует в среде, в которой горючий газ, проводимость датчика увеличивается с концентрацией горючих газов в воздухе увеличивается. С помощью простой цепи можно преобразовать в изменение проводимости концентрации газа с соответствующим выходным сигналом. MQ-8 Датчик водорода высокой чувствительности, мониторинг другого водородного газа также является очень удовлетворительным. Датчик может обнаружить различные водородные газ, в частности городской газ, является недорогостоящим датчиком для различных применений.
Модуль приложений:
Подходит для внутренней или промышленной утечки водорода на контрольном устройстве. Не подвержены воздействию пара этанола, сажи, моноксида углерода и других газов.
Модуль Особенности:
1, с использованием качественной двухпанельной конструкции, с индикатором питания и инструкциями по выходу сигнала ttl;
2, с выходным сигналом DO switch (ttl) и выходным аналоговым сигналом AO;
3, выход ttl допустимый сигнал низкий. (Когда выход низкого сигнала может быть непосредственно подключен микроконтроллер или релейный модуль)
4, аналоговое выходное напряжение, чем выше концентрация, тем выше напряжение.
5, обнаружение водородного газа с лучшей чувствительностью.
6, есть четыре отверстия под винт для легкого позиционирования;
7, Размеры изделия: 32 (л) * 20 (Ш) * 22 (В)
8, с долгим сроком службы и надежной стабильностью
9, характеристики быстрого реагирования и восстановления
Электрические свойства:
Вход напряжение: DC5V мощность (ток): 150mA
Выход: ttl digital 0 и 1 (0,1 В 5 В)
Выход АО: 0,1-В 0, 3 в (относительно чистый), самая высокая концентрация напряжения около 4 В
Специальное примечание: датчик работает, необходимо разогреть около 20 s, измеренные данные становятся стабильными, датчик лихорадки является нормальным явлением, потому что внутренний нагревательный провод, если горячий не нормальный.

MQ-9 Сенсор Описание:
Чувствительный материал MQ-9 газа датчик используется для очистки воздуха в нижнем проводимость диоксида олова (SnO2). Метод обнаружения с использованием низкотемпературного цикла (нагрев 1,5 В) для обнаружения моноксида углерода, датчики проводимости с моноксидом углерода в воздухе увеличиваются с увеличением концентрации газа, паразитной адсорбцией при высоких температурах (нагрев 5,0 В) обнаружение горючих газов метана, пропана и криогенных чистящих газов. Простая схема может использоваться для изменения проводимости, концентрация газа преобразуется в соответствующий выходной сигнал. Датчик газа MQ-9 высокий для окиси углерода, метана, чувствительности сжиженного нефтяного газа, датчик может обнаружить разнообразие газов содержа окись углерода и легковоспламеняющийся, датчики низкой стоимости для разнообразие применений.
Модуль приложений:
Подходит для домашних или заводских устройств мониторинга утечки газа, устройств мониторинга, подходящих для угарного газа и других горючих газов, угарный газ может быть протестирован от 10 до 1000ppm CO, горючий газ диапазон от 100 до 10000ppm
Модуль Особенности:
1, с использованием качественной двухпанельной конструкции, с индикатором питания и инструкциями по выходу сигнала ttl;
2, сигнал переключения, имеющий выход DO (ttl) и аналоговый выход AO;
3, выход ttl допустимый сигнал низкий. (Сигнал низкого уровня, когда выходной свет может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, чем выше напряжение аналогового выходного напряжения с концентрацией выше.
5, для детектора угарного газа имеет хорошую чувствительность.
6, есть четыре отверстия под винт для легкого позиционирования;
7 Размеры изделия: 32 (л) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9, характеристики быстрого реагирования и восстановления
Электрические свойства:
Вход напряжение: DC5V Мощность потребление энергии (ток): 150mA
Выход: ttl digital 0 и 1 (0,1 В 5 В)
Выход АО: 0,1-В 0, 3 в (относительно загрязнения), максимальная концентрация напряжения около 4 В
Специальное примечание: после того, как датчик работает, необходимо разогреть около 20 s, измеренные данные были стабильными, датчик тепла является нормальным явлением, потому что внутренний нагревательный провод, если горячий не нормальный.

MQ-135 Сенсор Описание:
Чувствительный материал MQ135 газа датчик используется в чистый воздух низкой теплопроводностью оксид олова (SnO2). Когда датчик находится в окружающей среде
В загрязняющих газах повышается проводимость датчика с увеличением загрязнения воздуха в концентрации газа. Использование простой цепи может изменить проводимость
Преобразование выходного сигнала в соответствии с концентрацией газа.
MQ135 датчик для аммиака, сероводорода, паров бензола Высокая чувствительность дыма и других вредных монитор тоже очень хорошо. Этот датчик может быть конфискован
Измерьте различные вредные газы, это недорогие датчики для различных применений.
Модуль приложений:
Зонд для дома, устройства обнаружения вредных для окружающей среды газов, подходит для аммиака, ароматических соединений, соединений серы, бензола пара, дыма и других газов вредных газов, диапазон концентрации газа чувствительных элементов: от 10 до 1000ppm
Модуль Особенности:
1, с использованием качественной двухпанельной конструкции, с индикатором питания и инструкциями по выходу сигнала ttl;
2, сигнал переключения, имеющий выход DO (ttl) и аналоговый выход AO;
3, выход ttl допустимый сигнал низкий. (Сигнал низкого уровня, когда выходной свет может быть непосредственно подключен к микроконтроллеру или релейному модулю)
4, чем выше напряжение, тем выше концентрация аналогового выходного напряжения.
5, качество воздуха, обнаружение опасных газов с хорошей чувствительностью.
6, есть четыре отверстия под винт для легкого позиционирования;
7 Размеры изделия: 32 (л) * 20 (Ш) * 22 (В)
8, имеет долгий срок службы и надежную стабильность
9, характеристики быстрого реагирования и восстановления
Электрические свойства:
Вход напряжение: DC5V Мощность потребление энергии (ток): 150mA
Выход: ttl digital 0 и 1 (0,1 В 5 В)
Выход АО: 0,1-В 0, 3 в (относительно загрязнения), максимальная концентрация напряжения около 4 В
Специальное примечание: после того, как датчик работает, необходимо разогреть около 20 s, измеренные данные были стабильными, датчик тепла является нормальным явлением, потому что внутренний нагревательный провод, если горячий не нормальный.
Проводка:
1, VCC: положительный блок питания (5 В)
2, GND: источник питания отрицательный
3, DO: ttl Выходной сигнал переключения
4, AO: выход аналогового сигнала
