5 В 1 2 4, 8 канала релейный модуль с оптопарой. Релейный выход 1 2 4 8 способ релейный модуль для arduino в наличии

Модуль реле 1 канал

• Максимальная нагрузка: AC 250 В/10A, DC 30 В/10A
• Пусковой ток: 5mA
• Рабочее напряжение: 5 В
• Размер модуля: 50x26 18,5 мм (Д x Ш x В)
• Четыре крепежных отверстия болтов, диаметр 3,1 мм
• DC +: положительный источник питания (VCC)
• DC-: отрицательный источник питания (GND)
• В: может быть реле управления на высоком или низком уровне
• НЕТ: нормально открытый релейный интерфейс
• COM: реле общего интерфейса
• NC: нормально закрытый релейный интерфейс
• 2 канальный релейный модуль
• Размеры: 50,5 мм (длина) * 38,5 мм (Ш) х 18,5 (H)
  2 Вес:. 31 г
  3. цвет печатной платы: черный
  4 Плата за четыре недели с помощью четырех винтов отверстия, отверстие диаметром 3,1 мм, просты в установке и фиксированной
  5 реле высокого качества свободные музыкальные реле SPDT. Общий терминал, нормально открытый, один нормально закрытый терминал
  6 оптопара, хорошая защита от помех
  7 Низкая тяга, высокий выпуск. Индикатор состояния энергии, индикатор состояния светодио дный выпуска выключен
  8. VCC питания системы, JD_VCC реле питания. Вы можете подключить джемперы
  Электрические параметры:
  Напряжение питания: 5 В постоянного тока, 12 В постоянного тока
  Ток: более 100 мА
  Нагрузка: 250 В 10A AC или 30 В 10A DC
  Проводка:
  VCC: положительная система питания
  GND: отрицательная мощность системы
  IN1-IN2: реле портов управления

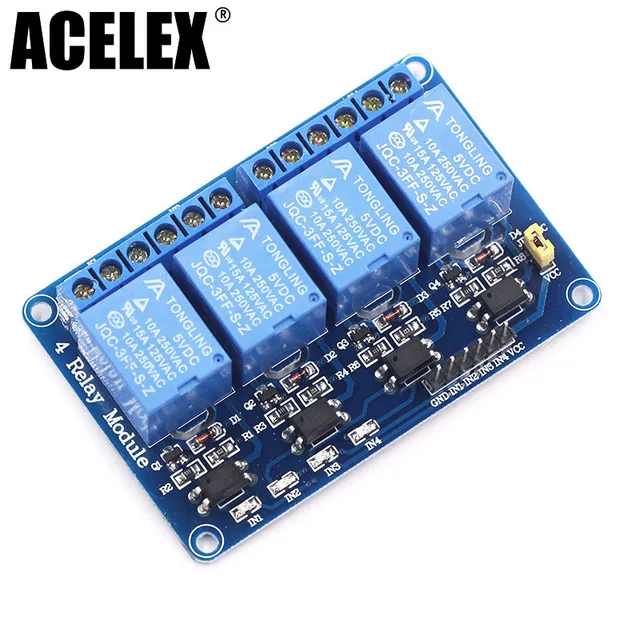

• 4 канала Реле Модули вывода, Реле Выходные Контакты 250A 10A. Вход IN1, IN2, IN3, IN4, Сигнальная линия Низкая Эффективным. VCC, GND Потребляемая мощность, Может Реле Отдельный Мощность Поставка Реле Мощность Вход JD-VCC.


  Использует:

  1, Поддержка Все MCU управления.

  2, В Промышленного сектора;

  3, PLC Управления;

  4, Умный дом Управления

• 8 канальный релейный модуль

• Особенности

  С помощью Сильноточные реле, AC250V 10A DC30V 10A

  Свяжитесь с независимой проводкой, безопасной и надежной

  Стандартный интерфейс, может быть расширен в различных Совет по развитию

  С фиксированным отверстия под винт для легкой установки

  Подходит для различных платформ, таких как 51/AVR/ARM

  Модуль Описание:

  1, модуль соответствует международным стандартам безопасности, зоне управления нагрузкой и району изоляции;

  2, используя двухсторонний дизайн печатной платы FR-4, высококлассный процесс производства чипа;

  3, используя свободную музыку Аутентичное реле управления;

  4, с инструкциями реле, оттяните, отсоедините не светится;

  5, вход сигнала имеет низкий сигнал, часто начиная с общего терминала будет включен;

  6, реле может управлять различными устройствами и нагрузкой;

  7, 8 и 8 нормально открытый нормально закрытый контакт;

  8, синий KF301 терминалы для управления линии удобнее.

  9, Размер модуля: 138 м * 56 мм * 18,5 мм (Д * Ш * В), Вес: 120 г

  10 с 4 крепежный болт отверстия, отверстие 3,1 мм, шаг 131 мм * 49,5 мм

  11, закончено 100% функциональным испытанием и испытанием стабильности

  Два интерфейсный модуль:

  1, VCC: источник питания 5 В, подключенный к положительному

  2, GND: В источник питания 5 В, подключенный к отрицательному

  3, IN1-IN8: Триггерный сигнал, активный низкий

  Выходы реле: 12 интерфейса командной строки, интерфейс может быть напрямую подключен к все провода, дружественный

  1, NO1-NO8: обычно открытого реле интерфейсы, реле до вакантным после тянуть замыкать COM

  2, COM1-COM8 реле общий Интерфейс

  3, NC1-NC8: обычно закрытый релейный интерфейс замкнут с COM назад, после выдвижной вакантной

  Советы: Выберите тот же канал и оплатите меньше грузов.
