Главная » Компьютерная техника и ПО » Демо-платы и аксессуары » Платы прототипирования » Waveshare 640x384 7,5 дюймовый E-Ink шляпа e-бумага дисплей поддерживает Raspberry Pi Arduino STM32 двухцветный ультра низкой потребляемой мощности

Waveshare 640x384 7,5 дюймовый E-Ink шляпа e-бумага дисплей поддерживает Raspberry Pi Arduino STM32 двухцветный ультра низкой потребляемой мощности по отличной цене

Основные параметры товара

Тип демоплаты:
Рука
Артикул:
7. 5inch e-Paper HAT
Бренд:
Waveshare
Resolution:
640x384
Size:
7. 5inch
displaying:
2 grey level
Power:
3. 3V
Consumption:
Ultra low power consumtion
Controller boards:
Supports Raspberry Pi, Arduino, STM32, etc.
Interface:
SPI

Wanda Jackson - Let's Have A Party In Prague

Категория: Виниловые пластинки
Стиль:
Год:
Страна:
Жанры:

Nautilus Pompilius - Титаник

Категория: CD диски
Стиль:
Год:
Страна:
Жанры:

Сведения о товаре

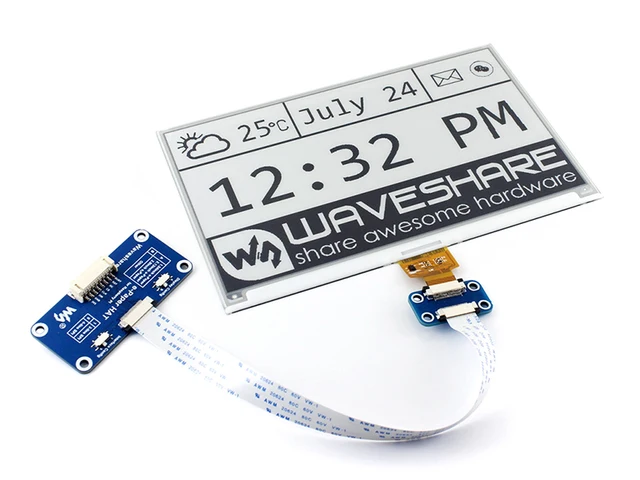

7,5x384, 640 дюймов E-Ink дисплей шляпа для Raspberry Pi, SPI интерфейс

Обзор

Это шляпа дисплея E-Ink для Raspberry Pi, 7,5 дюймов, разрешение 384x640, со встроенным контроллером, общаясь через интерфейс SPI.

Благодаря таким преимуществам, как сверхнизкое потребление энергии, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.

Особенности

  • Без подсветки, сохраняет отображение последнего содержания в течение длительного времени даже при отключении питания

  • Ультра низкое потребление энергии, в основном мощность требуется только для освежения

  • Совместимость с Raspberry Pi 2B/3B/3B +/Zero W

  • Интерфейс SPI для подключения к другим платам контроллера, таким как Raspberry/Arduino/Nucleo и т. д.

  • Встроенный переводчик напряжения, совместимый В с MCUs 3,3 V/В 5 V
  • Приходит с развитием ресурсов и руководство (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

  • Рабочее напряжение: 3,3 В ~ 5 В

  • Интерфейс: SPI

  • Габариты: 170,2 мм 111,2 мм

  • Дисплей Размер: 163,2 мм 97,92 мм

  • Шаг точки: 0,255 0,255

  • Разрешение: 640 384

  • Цвет дисплея: черный, белый

  • Серый уровень: 2

  • Время полного обновления: 6 с

  • Мощность обновления: 38 МВт (тип)

  • Резервная мощность: <0,017 МВт

  • Угол обзора: 170 °

Интерфейс

Символ

Описание

VCC

3,3 В ~ 5 В

GND

Дорожный

DIN

SPI MOSI pin

CLK

SPI СХК pin

CS

Выбор чипа SPI, низкий активный

DC

Выбор данных/команд (высокий для данных, низкий для команд)

RST

Внешний сброс, низкий активный

Занят

Выход напряженного состояния, низкий активный

Размеры

QQ20180424194121

Ресурсов развития

Wiki:Www.waveshare.com/wiki/7.5inch_e-Paper_HAT

Посылка содержание

Вес:0,065 кг

  1. 7,5 дюймовый e-paper x1

  2. Электронная бумага головной убор для водителя x1

  3. Набор винтов RPi (2 шт.) x1

  4. PH2.0 20 см 8Pin x1

QQ20180424194232

Руководство по выбору

НомерЦветаСерый уровеньРазрешениеРазмер дисплея (мм)Размер контура (мм)Время полного обновленияВремя частичного обновленияPi заголовок1 Интерфейс
Модуль электронной бумаги с диагональю 1,54 дюйма Черный, белый2200x20027,60 27,6048,0 33,020,3SPI
Модуль электронной бумаги (B) с диагональю 1,54 дюйма Красный, черный, белый2200x20027,60 27,6048,0 33,08N/ASPI
Модуль электронной бумаги с диагональю 1,54 дюйма (C) Желтый, черный, белый2152x15227,51 27,5148,0 33,027N/ASPI
2,13 дюймовый e-paper шляпа Черный, белый2250x12248,55 23,7165,0 30,220,3SPI
2,13 дюймовый e-paper HAT (B) Красный, черный, белый2212x10448,55 23,7165,0 30,215N/ASPI
2,13 дюймовый e-paper HAT (C) Желтый, черный, белый2212x10448,55 23,7165,0 30,215N/ASPI
2,13 дюймовый e-paper HAT (D) Черный, белый2212x10448,55 23,7159,2 29,220,3SPI
2,7 дюймовый e-paper шляпа Черный, белый2264x17657,29 38,1985,0 56,06N/ASPI
2,7 дюймовый e-paper HAT (B) Красный, черный, белый2264x17657,29 38,1985,0 56,015N/ASPI
Модуль электронной бумаги с диагональю 2,9 дюйма Черный, белый2296x12866,89 29,0589,5 38,020,3SPI
Модуль электронной бумаги (B) с диагональю 2,9 дюйма Красный, черный, белый2296x12866,89 29,0589,5 38,015N/ASPI
Модуль электронной бумаги с диагональю 2,9 дюйма (C) Желтый, черный, белый2296x12866,89 29,0589,5 38,015N/ASPI
Модуль электронной бумаги с диагональю 4,2 дюйма Черный, белый2400x30084,80 63,60103,0 78,54N/ASPI
Модуль электронной бумаги (B) с диагональю 4,2 дюйма Красный, черный, белый2400x30084,80 63,60103,0 78,515N/ASPI
Модуль электронной бумаги с диагональю 4,2 дюйма (C) Желтый, черный, белый2400x30084,80 63,60103,0 78,515N/ASPI
Модуль UART электронной бумаги 4,3 дюймов Черный, белый4800x60088,00 66,00118,0 75,01,5N/AUART
5,83 дюймовый e-paper шляпа Черный, белый2600x448118,8 88,26125,4 99,53,5N/ASPI
5,83 дюймовый e-paper HAT (B) Красный, черный, белый2600x448118,8 88,26125,4 99,514N/ASPI
5,83 дюймовый e-paper HAT (C) Желтый, черный, белый2600x448118,8 88,26125,4 99,526N/ASPI
7,5 дюймовый e-paper шляпа Черный, белый2640x384163,20 97,92170,2 111,26N/ASPI
7,5 дюймовый e-paper HAT (B) Красный, черный, белый2640x384163,20 97,92170,2 111,216N/ASPI
7,5 дюймовый e-paper HAT (C) Желтый, черный, белый2640x384163,20 97,92170,2 111,216N/ASPI
9,7 дюймовый e-paper шляпа Черный, белый161200x825202,8 139,43218,8 156,4<10,3USB/SPI/
I80/I2C
  1. Стандартный Raspberry Pi заголовок на модуле, допускается подключение к Pi непосредственно, совместим с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +
