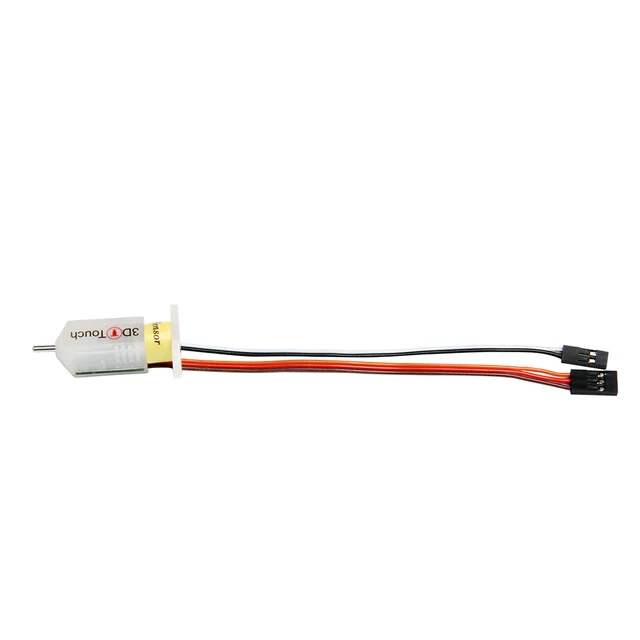

3dtouch является автоматическое выравнивание датчик для 3D принтеры, которые могут точно измерить наклона вашего поверхности печати. Это может значительно улучшить точность печати Вашего 3d принтера.

3dtouch особенности простой, умные и точные. Он может работать почти с любыми материалами кровати, такими как очки, леса, металлы и так далее.

Основные функции и управления 3dtouch являются так же, как большинство Авто кровать выравнивания датчики, который состоит из RC сервопривод и микропереключатель, таким образом, 3dtouch может использоваться на почти каждый 3D принтер управления.

С помощью постепенно разработаны соленоида и датчика Холла, 3dtouch можно интегрировать Высокая точность в такой простой структуру. Чтобы сделать его более удобный и принести вам более приятным опыта печати мы добавляем много умных функции, такие как самостоятельно Тесты, ложной тревоги, сигнализация выпуск и Тесты режим для M119.

Особенности

1 простой

3dtouch может быть легко наносится, так как это имеет маленький и простой структуры. Сбор информации и прошивки установка будет легкой задачей, потому что 3dtouch работает как обычно Авто кровать выравнивания датчик.

2 Smart

Self-test: нажимной штифт работает два раза, чтобы проверить, когда мощность находится на

Сигнализация светодио дный светодиодный свет мигает, если проблема обнаружена на самопроверке или на операции

3 высокоточного

Стандартное отклонение 3DTouch's в повторяемости около 0,005 мм, на этом точном.

Если вы выбираете 3dtouch, ваш 3D принтер будет высокого класса шедевр, давая вам приятным опытом.

4. Инновационный соленоид: Ультра экономия энергии

На холостом состоянии, в то время как push-pin является ли вытягивается или вытягивается, нет никакого электрического тока, протекающего на соленоида, и резервный Электрический ток во всем устройстве ниже 15 мА в среднем, В то время как на рабочем состоянии, в то время как pin движется в внезапном около 100 мс, под 300 мА течет в устройстве.

Низкое потребление энергии даже больше падает joule отопление, предотвращая проблему тепла.

5 технологии

3dtouch состоит из Atmel ATtiny13A, электромагнитные, и push pin.

6 широкий выбор кровати

3dtouch не использует или оптический, ни близость (Индуктивный/емкостный) датчик.

3dtouch управляется холла, обеспечивающий высокую точность. Таким образом, материал кровати может быть выбран свободно.

7 оптимизированная структура: больший размер сборки

3dtouch небольшой и технологии-интенсивный один. Размер сборки может быть установлен больше, чем другие существующие Авто кровать выравнивания датчика.

3dtouch использует существующие Радиоуправляемый мотор сервопривода сигнала intactly, так что просто подключи 3dtouch на том же контакты после удаления серводвигатель.

Технические характеристики

Напряжение: 5 В

Ток: 15mA

Макс. ток: 300 мА

Кабель Длина: 150 мм

Вес нетто: 10 г

Вес доставки: 25 г

Проводки

3-pin-код:Коричневый (-, GND),Красный (+ 5 В),Оранжевый (контрольный сигнал)

2-контакт: черный (-, земля),Белый (Z мин)

Посылка список

1 X 3dtouch автоматическое выравнивание датчиков

1 х 3Pin прямой контакт

1 х 2Pin прямой контакт

2 X винт и гайка и шайба

2 X Корпус Dupont 3Pin

2 X Корпус Dupont 2Pin

3 X Корпус Dupont 1Pin

14 X Dupont терминала

1 х 10 кОм 1/8 Вт резистор

Работать состоянии

3dtouch может работать в следующих условиях.

Один вход/выход для управления (ШИМ или программное обеспечение ШИМ)

Один I/O для Z min (зонд Z)

Мощность GND В и + 5 В

Пожалуйста, обратите внимание, что
Датчик автоматического выравнивания 3D touch не является plug_and_play; вам нужно будет внести некоторые изменения в вашу прошивку, а для какой-то платы управления, вам может потребоваться сделать некоторые паяльные работы к разъему.Более того, этот датчик не совместим с некоторыми доски, таких как Мельци V2.0, V3.0 и некоторые МКС доска.Пожалуйста, обратите внимание на проводное подключение и исследование, если ваша плата управления поддерживает 3D touch перед заказ Ом. Мы подготовили для вас булавки.
Для получения подробных инструкций, пожалуйста, обратитесь к руководству пользователя по этой ссылке

Если вам нужна помощь, пожалуйста, свяжитесь с нами.

Внимание

Дополнительный источник питания будет необходим в случае, если ваша плата не поставит достаточно мощности.

Электронные устройства могут быть повреждены или даже уничтожены при подключении к неправильной полярности. [неправильный терминал подключается к В 5 В (+) и GND (-)]

Потянув/настойчиво на push-контактный может повредить 3dtouch и сделать его менее точным.

Закрепите push-pin с блокировкой краски после сборки или регулировки ядра.

Не удаляйте и не деформируйте эластичный материал, прикрепленный к кнопке.
