Прерыватель электрической цепи DC 5 В 12 В 24 В светодио дный Дисплей многофункциональный таймер задержки цикла реле Модуль по отличной цене

Особенности:

1 Новое обновление до версии 3,0, Модуль функции на восемь видов до, увеличен до 18 видов, чтобы удовлетворить потребности более приложений;

2 увеличение питания анти-обратная функция, мощность не повредит модуль неправильно;

3 использует высокое качество высоковольтных модулей питания, дискретный источник питания перед заменой системы более стабильной и надежной;

4 увеличение времени на 0,1 секунд, точность синхронизации от предыдущих 0,1 секунд, обновление до 0,01 секунд;

Функции модуля:

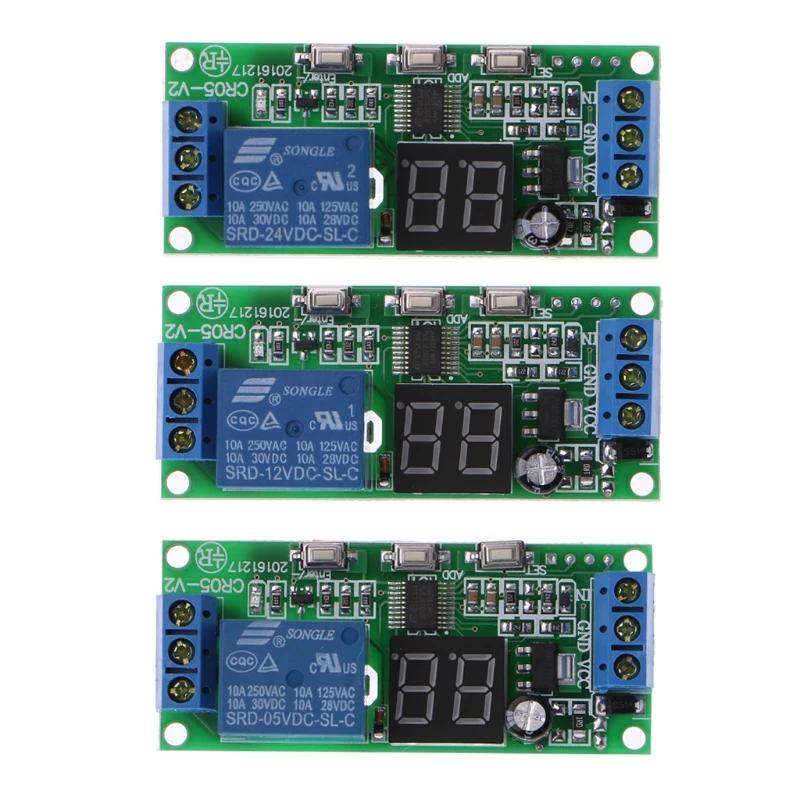

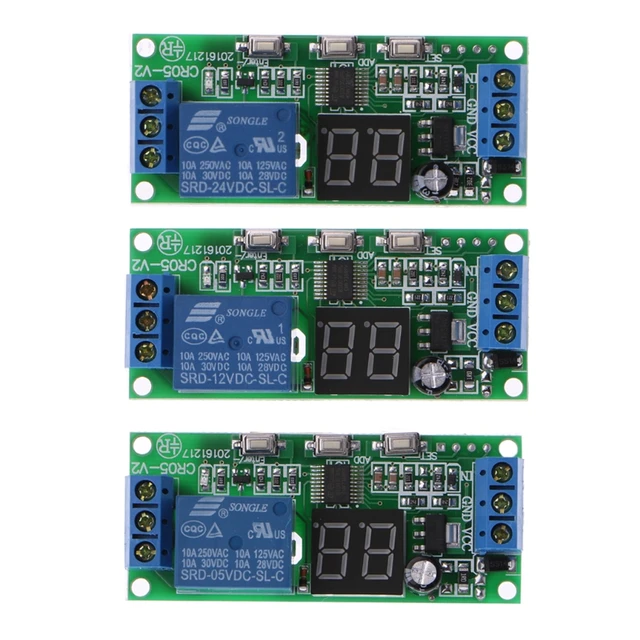

Рабочее напряжение: DC 5 В/12 В/24 В

Выходная мощность: может контролировать в пределах 30V10A DC или в пределах 220V10A AC оборудование

Ток покоя: 15mA

Рабочий ток: 30mA

Время жизни: "100000 раз

Рабочая температура:-40 ~ 85 ° C

Советы: функция 1-8 на функции автоматического запуска питания 9-18 требует низкого импульса signa l (низкая длительность короче 20 мс, далее же) триггер запуска.

Функция 1:

Сроки Палочки: после включения питания, время задержки реле тянуть T1, T1 между 0,1 секунд-270 часов регулируемые, CH1 интерфейс на низком уровне импульсный сигнал, повторите вышеупомянутые функции;

Функция 2:

Сроки от: когда реле, время задержки реле отключен T1, T1 между 0,1 секунд-270 часов регулируемые, CH1 интерфейс на низком уровне импульсный сигнал, повторите вышеупомянутые функции;

Функция 3:

Сроки снять снова: после реле питания не тянуть, время задержки T1 достигает реле под напряжением; Потяните реле от после T2 время прибытия, время задержки T1 и T2 в 0,1 секунды-270 часов между регулируемый, CH1 интерфейс к

Низкий импульсный сигнал, повторите вышеуказанные функции;

Функция 4:

Сроки и затем снять: после включения питания, сразу тянуть реле, реле времени задержки T1 после прибытия; T2 поступление после отключения Реле времени, -270 часов в 0,1 секунд времени задержки между T1 и T2 Регулировка CH1 интерфейс низкая импульсный сигнал, повторите вышеупомянутые функции;

Функция 5:

Бесконечный цикл синхронизации режим 1: после реле питания не тянуть, после время задержки T1 достигает реле под напряжением; Потяните реле от после время T2 поступает, и затем повторите описанную выше условие, время задержки T1 и T2 на 0,1 регулируемый между вторым-270 часов, Дать низкий уровень импульсный сигнал CH1 интерфейс, можно перезапустить выше функции;

Функция 6:

Бесконечный цикл синхронизации режим 2: после включения питания, сразу тянуть времени задержки реле T1 достигает реле с; поступление после отключения время T2 реле, и затем повторите описанную выше условие, время задержки T1 и T2 в 0,1 секунд регулируемыми между-270 часов, давая низкий уровень импульсный сигнал CH1 интерфейс, Вы можете перезагрузить вышеуказанные функции;

Функция 7:

Режим синхронизации конечного цикла 1: 5 на основе функциональности, увеличивая количество функций циклов, это время между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируемый между 1-9999 раз CH1 интерфейс низкая импульсный сигнал, выше функции могут быть перезапущенными;

Функция 8:

Режим синхронизации конечного цикла 2: 6, на основе функции, увеличивая количество функций циклов, это время между T1 и T2 в 0,1 секунд-9999 секунд Регулируемый циклов NX регулируемый между 1-9999 раз CH1 интерфейс низкая импульсный сигнал, выше функции могут быть перезапущенными;

Функция 9:

Реле режимов: CH1 интерфейс для реле Низкий уровень импульсный сигнал, реле, дать низкой реле импульсный сигнал отключен.

Функция 10:

Триггер реле режимов: CH1 интерфейс к низкой сигнала, реле, низкая исчезают, реле отключен.

Функция 11:

Тянуть Триггера времени: после включения питания реле не действует, низкого уровня интерфейса CH1 импульсный сигнал, время задержки реле тянуть T1, T1 между 0,1 секунд-270 часов регулируемые, повторяя низкий уровень интерфейс для CH1 импульсный сигнал, повторите вышеупомянутые функции;

Функция 12:

Триггер сроки от: после включения питания реле не действует, низкого уровня интерфейса CH1 реле импульсный сигнал, реле времени задержки T1, T1 между 0,1 секунд-270 часов регулируемые, повторить CH1 интерфейс низкая импульсный сигнал, повторите вышеупомянутые функции;

Функция 13:

Тянуть триггера синхронизации затем отключить: после включения питания реле не действует, CH1 интерфейс на низком уровне импульсный сигнал, время задержки T1 достигает реле под напряжением; потяните реле от после T2 время прибытия, время задержки T1 и T2 между 0,1 секунд-270 часов регулируемые, Повторите CH1 интерфейс на низком уровне импульсный сигнал, повторите вышеупомянутые функции;

Функция 14:

Отключите и затем нажать на спусковой крючок синхронизации: после включения питания реле не действует, низкого уровня интерфейса CH1 импульсный сигнал, сразу тянуть реле, реле времени задержки T1 после прибытия; t2 поступление после отключения Реле времени, de

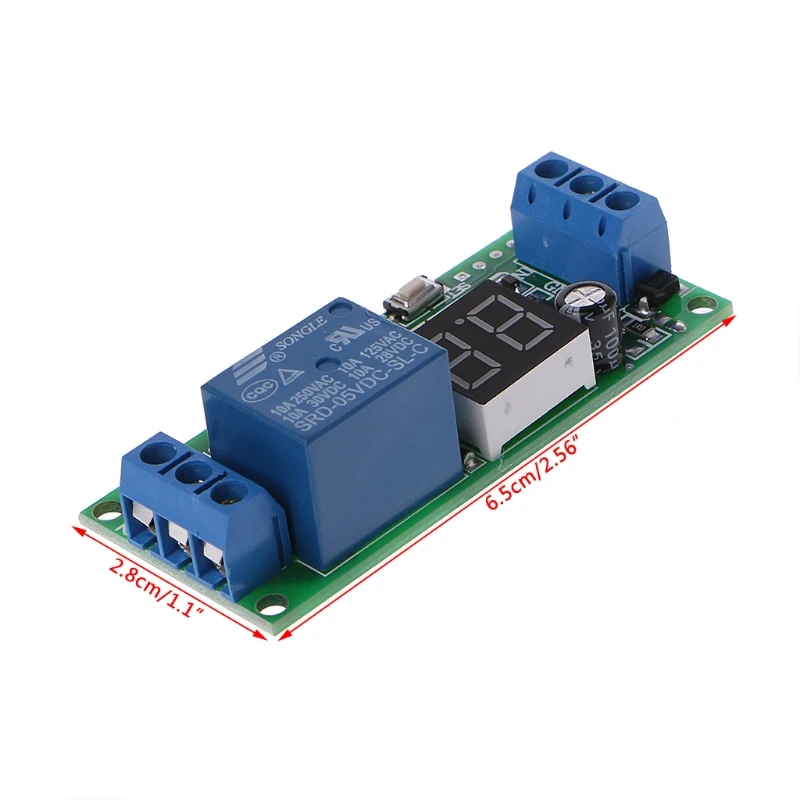

Размеры: 6,5*2,8 см/2,56*1,8 дюймов

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете перед покупкой

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:

1 х модуль реле
