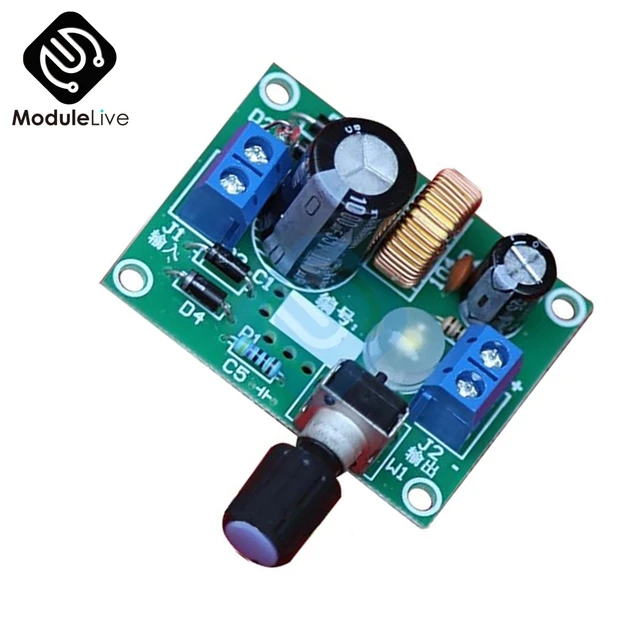

1 шт. DIY Kit LM2596 Регулируемый Напряжение стабилизатор точным Бак Сыходзь Питание плате модуля DIY Электронные по отличной цене

1. Функция:

Он может вводить нестабильный переменный ток и выходное Регулируемое напряжение. Его минимальное выходное напряжение 1,23 В и максимальный выходной ток 3A. LM2596 содержит фиксированной частоты генератора (150 кГц) и эталоном стабилизатор напряжения (1,23 В), и имеет идеальный контур защиты, ограничение тока, отключения цепи и так далее. Эта цепь имеет преимущества высокой эффективности и низкого тепла. Он может полностью использовать различные простоя трансформаторы вокруг вас, чтобы сделать стабильное напряжение стабильное питание.

2. Рабочее напряжение:

LM2596 является переключатель стабилизатор напряжения и шаг вниз цепи. Пожалуйста, убедитесь, что входное напряжение выше, чем выходное напряжение. Общий вход 3,2 В-40 В, и выход на 1,23 В-35 В.

3. Принцип цепи:

Не-стационарные AC входное напряжение J1 был выпрямляется d1-d4, C1 и C2 фильтруются как входное напряжение LM2596 Выход Стабильное напряжение постоянного тока от J2 через LM2596. C3, C4 является выходной фильтр емкости. R2 и LED2 составляют индикатор цепи. Светодио дный 1 8 мм белый светодио дный. Его яркость может примерно указать выходное напряжение. Если яркость слишком яркий, вы можете увеличить сопротивление R2 должным образом. L1 является специальный индуктивность, который действует как преобразования энергии. D5 является диод Шоттки, который играет непрерывного роль в цепи. C5 мешает цепи. Выходное напряжение R1 и W1 может быть рассчитывается по следующей формуле: Vo = 1,23 (1 + W1/R1)

Посылка включает:

1 * DIY Kit LM2596 Регулируемый Напряжение стабилизатор точным Бак Сыходзь Питание модуль
