Сведения о товаре

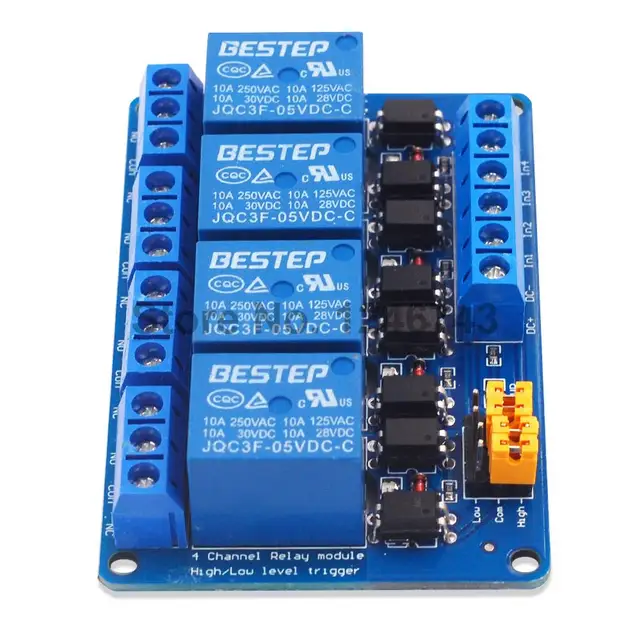

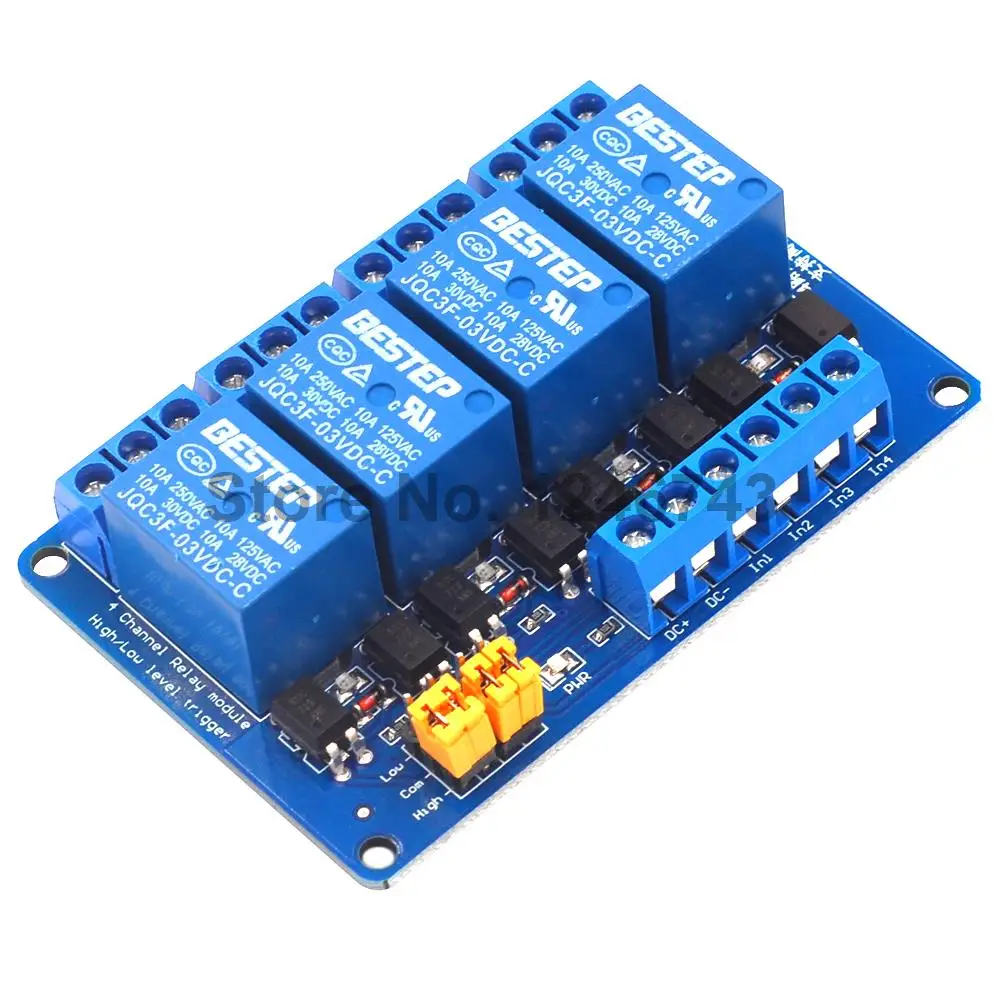

3,3 В в В 5 в В 12 В 24 В 4 канала релейный модуль высокого и низкого уровня триггер двойной оптопара релейный модуль изоляции
Модуль Описание:
1. модуль принимает подлинное реле качества, Максимальная нагрузка нормально открытого интерфейса: AC 250 В в/10A, DC 30 В в/10A;
2. Использование двойной оптопара изоляции, сильная возможность привода, стабильная работа; триггер тока 5 мА;
3. модуль Рабочее напряжение 3,3 В/5 В/12 В/24 В;
4. каждый канал модуля может быть инициирован перемычкой высокого или низкого уровня;
5. отказоустойчивый дизайн, даже если линия управления сломана, реле не будет двигаться;
6. индикатор питания (зеленый), 4 индикатора состояния реле (красный)
7. удобный дизайн интерфейса, все интерфейсы могут быть напрямую подключены через клеммы проводки, очень удобно
Модуль интерфейса:
1. DC +: подключение к положительным полюсом источника питания (реле давления 3,3 В/5 В/12 В/24 В)
2. DC-: подключение к отрицательному полюсу источника питания
3. IN1-IN4: в соответствии с настройкой каждого канала, соответствующее реле может управляться высоким или низким уровнем.
Выход реле:
1. NO1-NO4: нормальный открытый интерфейс реле. Перед закрытием реле оно остается неподключенным. После того, как забрать, он сокращен до COM.
2. COM1-COM4: релейный общий интерфейс
3. NC1-NC4: Нормально закрытый релейный интерфейс. Прежде чем реле закрыто, оно короткое замыкание с COM.
Выбор триггера высокого и низкого уровня:
1. S1-S4 является высоким и низким уровнем выбора триггера для реле 1-4 канала;
2. Когда com сокращен до низкого, соответствующее реле является триггером низкого уровня. Когда com коротковат к высокому, это триггер высокого уровня.
