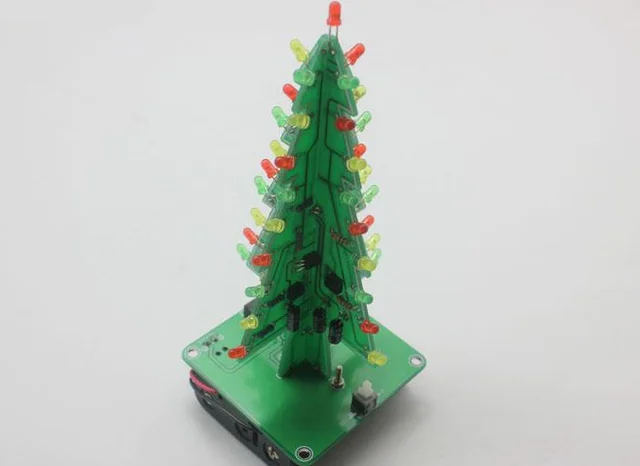

Трехмерная 3D Рождественская светодио дный елка LED DIY Kit красный/зеленый/светодио дный желтый светодиодная вспышка схема Комплект Электронный Забавный набор по отличной цене

Видео для сварки:Http://www.iqiyi.com/w_19rtropzpx.html

• Эта схема состоит из 16 шт. светодио дный (light emitting diode). 16 шт. светодио дный разделить на четыре группы, и каждая группа имеет различными мигать частоты, когда четыре группы флэш вместе, этот пункт выглядит как Маленькой елочке. Цепь питается от батареи 9 В.
• Преимущества:
• Эта схема проста и практична, низкое потребление энергии. Она использует Интегральные схемы для вождения: меньше деталей, а линия проста и легко понять.
• Внешней проводки комплект:
• С подключаемой вилкой для легкой замены деталей в любое время и благоприятной отладки цепи. Также позволяет нам углубить наше понимание принципов цепи в процессе отладки.
• Эта линия находится в форме цепи колебаний по циклу, генерируемому следующими принципами:
• -После первого заряда, конденсатор C1 и C4 зарядка завершена.
• -Конденсаторы C2 и C3 будет продолжать зарядки.
• -Когда транзисторы Q1 и Q4 включен в то же время, он выполняет конденсатор C1 и C4.
• -Конденсаторы C2 и C3 полностью заряжен, транзистор Q1 и Q4 будет застежка, а также зарядки конденсатора C1 и C4 снова.
• -Транзисторов Q2 и Q3 включен в то время как конденсатор C2 и C3 будет выписан.
• -По аналогии, вспышка скорости-это частота колебаний, а частота определяется значениями R & capacity C резистора.
• -Размер платы: мм 70 мм * 110 мм
