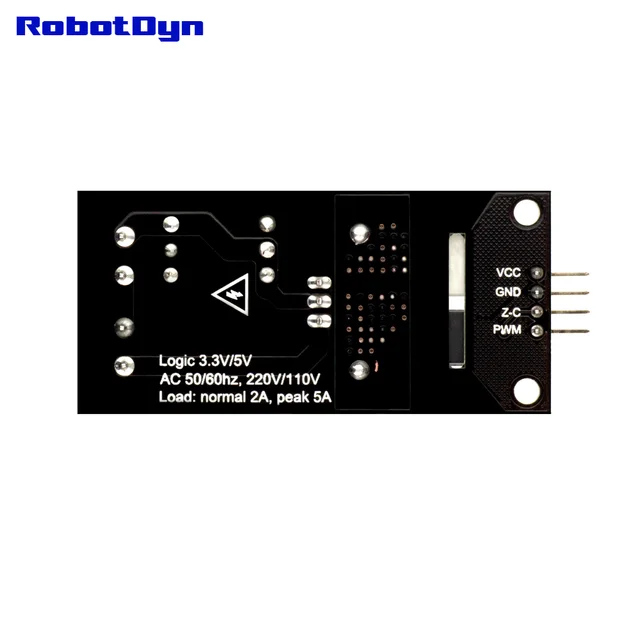

AC света диммер модуль для ШИМ, 1 канал, 3,3 В/5 В логики, AC 50/60 Гц, 220 В/110 В по отличной цене

Описание:

Мы все знаем, что такое диммер переменного тока; для тех, кто этого не делает, это своего рода схема, которая может контролировать количество напряжения переменного тока, которое должно быть дано любому устройству. Вы можете увидеть их в регуляторе вентилятора или выключателе света.
Это хорошо для умного дома, если вам нужно включить и Выключить Освещение медленно. Лампа медленно демпфирована, это создает приятный эффект.
Также можно управлять двигателем переменного/постоянного тока, электрическим насосом, инструментами.

Импульса пропустить модуляции
Другой способ сделать это-импульсная модуляция пропуска. С PSM один или несколько полных циклов (sinuswaves) передаются к нагрузке, а затем один или несколько циклов нет. Хотя это и эффективно, это не хороший способ тусклых огней, так как есть шанс для мерцания. Хотя это может быть заманчивым, в PSM всегда следует позволить полной sinuswave быть переданным к нагрузке, не половина синуса, так как в этом случае нагрузка будет подаваться фактически из постоянного тока, что не является хорошей вещью для большинства нагрузок переменного тока. Разница между режущей кромкой и PSM в основном в программном обеспечении: в обоих случаях потребуется схема, которая обнаруживает нулевое пересечение и которая может контролировать ТРИАК.

Схема, которая может сделать это легко построить: нулевое пересечение непосредственно происходит от выпрямленных линий переменного тока-конечно, через оптопара-и дает сигнал каждый раз, когда волна проходит через нуль. Поскольку Синусоидальная волна сначала проходит Двухфазное выпрямление, сигнал нулевого перекрестка дается независимо от того, идет ли Синусоидальная волна вверх через ноль или вниз через ноль. Этот сигнал затем может использоваться для запуска прерывания в Arduino.
